你知道判断RO膜的好坏需要从哪些方面进行评估吗？具体的判断方法和标准是什么？今天一起跟鲁东小编来学习吧！

判断RO膜的好坏主要从性能参数、外观状态、运行表现、使用寿命及维护成本等多方面进行综合评估,以下是具体的判断方法和标准：

一、性能参数检测

1. 脱盐率

定义：膜对水中盐分的截留能力，通常用百分比表示。

标准：新膜的脱盐率一般≥97%（不同品牌和型号略有差异）。

如果脱盐率低于90%，说明膜性能显著下降，可能存在污染、老化或破损。

注意：需在相同水温（通常25℃）和压力下对比，温度每变化1℃，脱盐率约波动2%。

2. 产水量

定义：单位时间内的产水体积。

标准：新膜的产水量应接近厂家标注的理论值。

若产水量下降30%以上，可能是膜表面污染、堵塞或老化导致。

检测方法：固定进水压力（如0.4-0.6MPa）和水温，测量单位时间产水量，与初始值对比。

3. 进水压力与压差

压力变化：新膜运行时，进水压力稳定在设计范围内。

若压力显著升高（如增加50%），可能是膜元件堵塞或压实，导致水流阻力增大。

压差（膜前后压力差）：正常运行时，单支膜的压差应＜0.1MPa。

压差＞0.3MPa时，表明膜表面污染严重（如胶体、微生物沉积），需化学清洗或更换。

二、外观与物理状态检查

通过目视观察膜元件的外观，可初步判断是否存在破损、老化或污染：

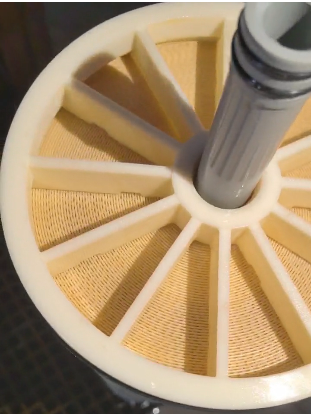

1. 膜元件完整性

检查膜丝或膜片是否有破损、裂缝或孔洞。

卷式膜的膜页边缘若有泛黄、开裂或胶层脱落，可能导致水流短路，影响脱盐率。

2. 污染与结垢情况

有机物污染：膜表面呈棕褐色或黑色，手感黏滑，可能是微生物或胶体沉积。

无机盐结垢：膜表面有白色坚硬沉积物（如碳酸钙、硫酸钙），常见于浓水侧。

金属氧化物污染：膜表面呈红棕色（铁）或黄褐色（锰），多因进水预处理不足导致。

3. 材质老化

长期使用后，膜材质可能变脆、变硬或膨胀，失去弹性。

三、运行与维护表现

1. 抗污染能力

好的膜元件在同等水质下，抗污染周期更长，化学清洗频率低（如工业膜正常清洗周期＞3个月）。

若频繁需要清洗（如每月1次以上），可能是膜选型不当或膜性能下降。

2. 耐化学性与寿命

优质膜具有一定的耐酸、碱和氧化剂能力（如短时耐受pH2-12，余氯＜0.1ppm），但长期暴露于强腐蚀性环境会加速老化。

正常使用寿命：工业膜约3-5年（取决于水质和维护情况）。若使用寿命＜1 年，可能是质量问题或使用不当。

3. 产水水质稳定性

合格的膜应能持续产出稳定水质的水（如电导率波动＜5%）。

若产水电导率突然升高且无法通过清洗恢复，可能是膜元件破损或脱盐层失效。

综上所述，判断反渗透膜的好坏需结合数据化检测（脱盐率、产水量、压力）、外观检查和长期运行记录。日常维护中，定期监测关键指标并做好清洗和防护（如控制进水余氯、浊度），可有效延长膜寿命。若怀疑膜性能异常，建议先通过标准化清洗尝试恢复，无效时再考虑更换。
